錘式破碎機的工作原理

破碎設備 2019-07-16 閱讀:

如果您正在尋找相關產品或有其他任何問題,可隨時撥打公司服務熱線,或點擊下方按鈕與我們在線交流! 18916962723

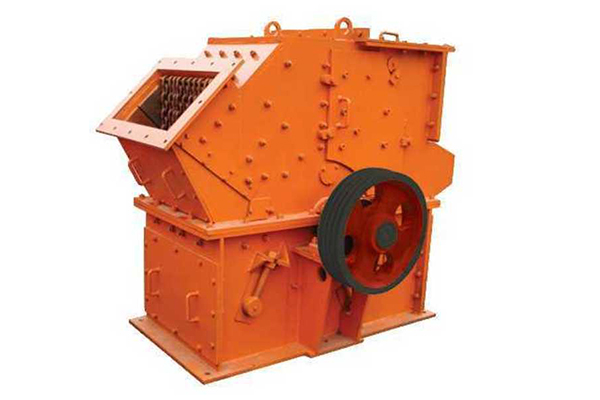

錘式破碎機適用于在水泥,化工,電力,冶金等工業部門破碎中等硬度的物料,如石灰石,爐渣,焦碳,煤等物料的中碎,細碎作業。了解它的工作原理不管是對于將來的使用還是提高生產效率都有所助益,那么接下來就詳細說一下錘式破碎機的工作原理,據說比看視頻都易懂哦!錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨,后通過篩板排出機外。

當轉子高速旋轉時,錘頭在離心力作用下?lián)羲槲锪?。轉動軸靠兩端軸承支承,軸承座分別安裝在箱體的兩側,并用螺栓與之固定。篦條以轉子軸為中心分別排列在篦條架上,篦條架由螺栓固定在箱體上。箱體下部裝有帶兩個偏心輪的通軸。轉動機器兩側的手柄,使偏心輪轉一個角度,便可將篦條架托起或降下,從而可調節錘頭與篦條間的間隙,也就可得到所需要的產品粒度。調整時可不必停車。
由此可見,在錘式破碎機工作時轉子是核心部件,因此在選購錘式破碎機的時候一定要注意看好轉子的參數,因為其參數設計是否合理影響破碎機的工作效率。小編建議這樣判斷轉子參數設計及選擇:
1.轉子的直徑:轉子的直徑可按較大料塊尺寸來確定,轉子直徑可按下式計算:D=(1.2~5)Dmax,式中Dmax是破碎機的料粒度。
2.轉子的轉速:錘式破碎機的轉子轉速可按圓周速度來設計,具體計算方法為:n=60?/(πD),式中v是轉子的圓周速度(m/s),D是轉子的直徑。轉子的圓周速度一般取值范圍為18~70m/s。小型破碎機的轉子的圓周速度在25~70m/s之間,因此轉子轉速為750~1500r/min;對于大型破碎機,其轉速在200~300r/min.速度越高,產品粒度越小,錘頭、蓖條和襯板的磨損也越快,功率消耗也隨之增加,因此轉子的圓周速度應盡量偏低。

3.轉子長度的設計:可根據下面的式子計算轉子的長度:L=Q/(KDP),其中Q是破碎機的生產率(t/h),D是轉子的直徑,P是物料的密度(1.6t/m³)。
4.錘頭質量的計算:正確選擇錘頭質量對破碎效率和能耗都有大影響。若錘頭質量小,則錘頭不能滿足一次就實現破碎的目標;如果錘頭質量過大,就會增加無用功率的消耗,較大的離心力會對其他的部件造成磨損。考慮到錘頭速度一般允許損失40%~60%,可按下式計算錘頭質量:m=(0.7~1.5)m0,m是錘頭的打擊質量,m0是較大物料質量。
錘頭的實際質量的轉動順序和錘頭的轉動慣量來求:m’=mr²/r0²,r是錘頭打擊中心到懸掛點的距離,r0是錘頭質心到懸掛點的距離。
